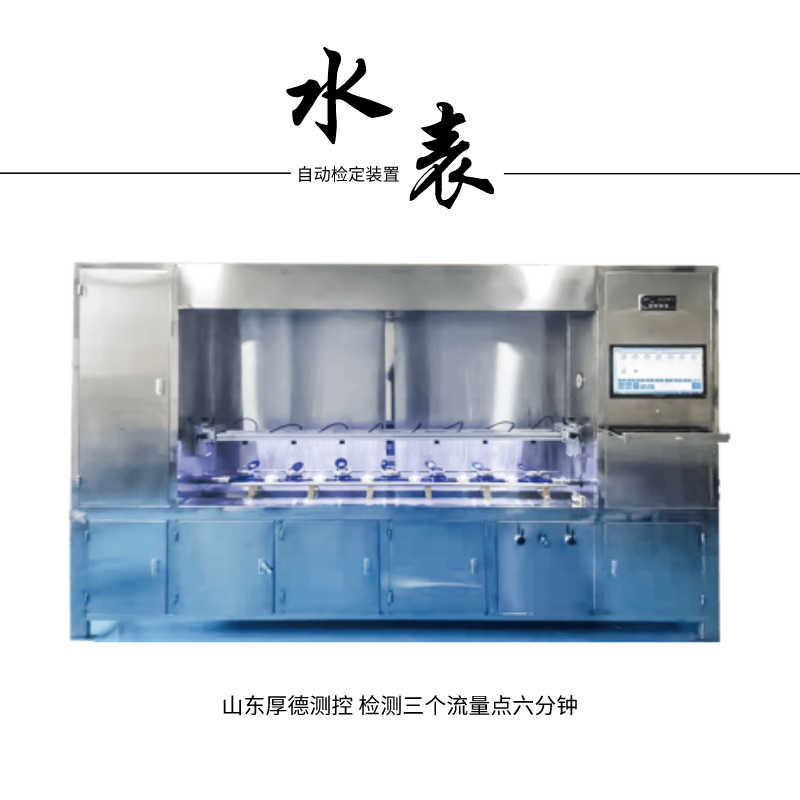

生产地址：山东省济南市 生产单位：山东厚德测控技术股份有限公司 生产型号：HD1400 自动水表检定装置 自动水表检定装置是用来满足地区民生计量、企事业单位地表水表检定需求，为广大企事业单位环保节能减排、贸易结算、化工生产提供准确数据，同时也为改善环境质量，补齐生态环保短板等生态文明建设，提供计量数据准确性、溯源性的技术支持。 装置口径DN（15~25）mm，测量不确定度U95=0.05%。满足国家计量量传体系的要求，经过考核能开展测量范围DN（15~25）mm，准确度等级0.2级水表的检定或校准工作。 随着城市“一户一表”自来水改造工程的推进，对水表的需求量也呈大幅度增加的趋势。与此同时，用户与供水公司之间的纠纷经常出现，其中部分原因在于一部分水表由于计量误差不能提供准确的计量结果。保证用户水表的计量准确性就成为解决这些问题的关键环节。 机械式水表是目前使用最广泛的水表类别。在机械式水表生产过程和使用过程中，其流量计量误差的检定以及校正是非常重要的一个环节。尽管机械式水表的误差检定有很长的历史，但也存在一定的问题：水表计量检测多数采用人工检测作为基本方法，即通过人工读取并比较被测水表的流量值和标准流量值，实现水表的计量检测，并根据两者之间的示值误差调整被测水表的计量性能，传统水表检定装置自动化程度较低，可靠性差，检定过程耗时长（整个检测须耗时1 小时左右），不便于对水表进行快速误差校正；检测过程中示值读取、记录、计算均需人工完成，易受人为因素影响，引入不确定度分量；测得的数据对水表的误差校正没有起到指导性的作用，工作人员还需要根据 经验对水表进行误差校正。为了解决传统水表计量检测存在的种种问题，国内外对此展开了一系列的研究。目前主要的检测方法是基于机器视觉以及图像采集技术，利用光电传感器采集并识别被测水表读数值。这种检测方法的自动化程度有所提高，克服了水表读数判读过程中人工读数存在的一些弊端，但是同样存在着检测步骤繁琐、检测时间较长、无法实现水表快速调节、工作效率低等问题。因此，目前还没有专门的装置辅助工作人员对水表进行快速调节。
针对目前绝大多数中小水表厂己有人工检表装置的实际情况， 设计和实现了一款工业高速图像水表检测仪HD710，填补了国内市场空白。
至此， 厚德测控已开发了一整套针对基于髙速摄像的全自动水表检定装置的管理信息系统。在设计的过程中， 同时采用了面向对象和结构化的方法。针对市场的需求， 确定了设计的方案。进行了数据库的设计， 完成了软件实现、调试、测试， 并最终交付用户实际测试。该管理信息系统主要针对中小水表厂用户， 功能主要包括检定过程自动控制、检测结果自动计算、历史数据存储和查询等关键功能。获得了2017年度山东省首台套技术装备关键核心零部件（鲁经信装【2017】374号）资格认定。该项目已获得2项发明保护，4项软件著作保护。
其次， 针对中小水表厂己有的手工检测台体， 使用高精度电子秤和气动换向阀等设备， 同时提出了一套水表检定装置全自动改造方案。再次， 设计和实现了一种高速摄像式的水表检测装置（ 以下简称高速水表检测仪） 。弥补了现有光电式传感器， 在水表表盘产生气泡、水雾、有灰尘等条件下无法正常工作的不足。高速水表检测仪可以直接以脉冲形式输出检测到的水表齿轮转动次数， 完全兼容现有的光电式传感器； 同时扩展了ＲＳ４ 8５信号接口，可以直接读取水表测试数据， 进一步简化系统设计的复杂程度。
|
